Étude G5 – Diagnostic de fissures à Vérignon, dans le Var
Projet : Rechercher l’origine de désordres affectant une bâtisse de plus de cent ans en maçonnerie de pierres locales.

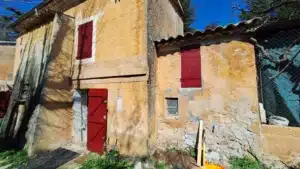

Des fissures et un décollement des contreforts affectent principalement sa façade sud. Cette mission vise à analyser les sols et les fondations pour rechercher les facteurs géotechniques contribuant aux désordres et orienter les solutions de confortement.
Investigations :
Pour établir le diagnostic, BETB a réalisé :

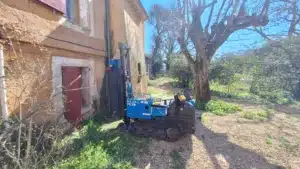

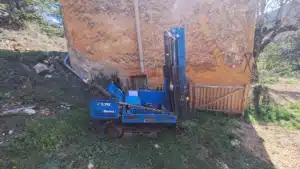

Quatre sondages au pénétromètre dynamique lourd.
Un sondage à la tarière.

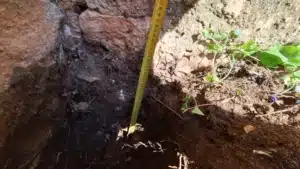

Une reconnaissance de fondation à la pelle-pioche.
Des analyses en laboratoire pour caractériser les matériaux prélevés.
Tout d’abord, les sondages permettent de comparer la résistance des terrains selon la profondeur. Ensuite, la reconnaissance de fondation renseigne sur la géométrie et le niveau d’assise de l’appui examiné.
Au point reconnu, la fondation ancienne en maçonnerie présente une largeur d’environ 50 cm, avec une assise située à environ 40 cm sous le terrain naturel.
Pour information :
Tout d’abord, les investigations révèlent des horizons superficiels de résistance faible et irrégulière au droit de deux sondages. Le rapport les interprète ainsi comme des terrains remaniés ou des remblais.
En revanche, les résistances augmentent en profondeur. Ce contraste permet donc d’orienter l’étude des possibilités de reprise des fondations.
Par ailleurs, les analyses décrivent un sol sableux à graveleux contenant des fines limoneuses. Le diagnostic associe ainsi la nature des matériaux, leur résistance et les caractéristiques des appuis existants.
Pendant l’intervention, BETB n’a observé aucune venue d’eau aux profondeurs atteintes. Toutefois, ce constat ponctuel n’exclut pas des infiltrations ou des circulations temporaires.
Au regard de ces résultats, le rapport considère les désordres comme compatibles avec des tassements différentiels. Ceux-ci seraient liés aux conditions d’appui superficielles et à l’hétérogénéité du terrain. En complément, l’étude examine l’influence possible des variations d’humidité et de la végétation proche.
Pour le confortement, l’étude privilégie une reprise par micropieux. Cependant, une reprise en sous-œuvre par passes successives constitue également une alternative à justifier.
L’injection de résine représente, quant à elle, une possibilité complémentaire. Toutefois, le rapport ne la considère pas comme suffisante pour traiter seule l’ensemble des causes identifiées.
Par conséquent, des études adaptées devront préciser le choix définitif et le dimensionnement du confortement. Cette démarche nécessite une coordination avec le bureau d’études structure et les entreprises spécialisées.
Cette réalisation souligne ainsi l’intérêt d’un diagnostic géotechnique G5 pour préparer la réparation d’un bâtiment ancien, en tenant compte de ses maçonneries, de ses fondations et du sous-sol.
